Кран кульовий 11с31п1 BREEZE™ – зварювання/зварювання , стандартний прохід, PN40, PN25, PN16 цільнозварений з приєднувальними патрубками під зварювання, застосовується на трубопроводах парових та пароконденсуючих систем. Для ущільнення штоку використовується армована сальникова набивка виготовлена з терморозширеного графіту з інгібітором корозії. Завдяки зажимній гайці можливо, за необхідністю, «підтянути» ущільнення на штоці або замінити його без демонтажу.

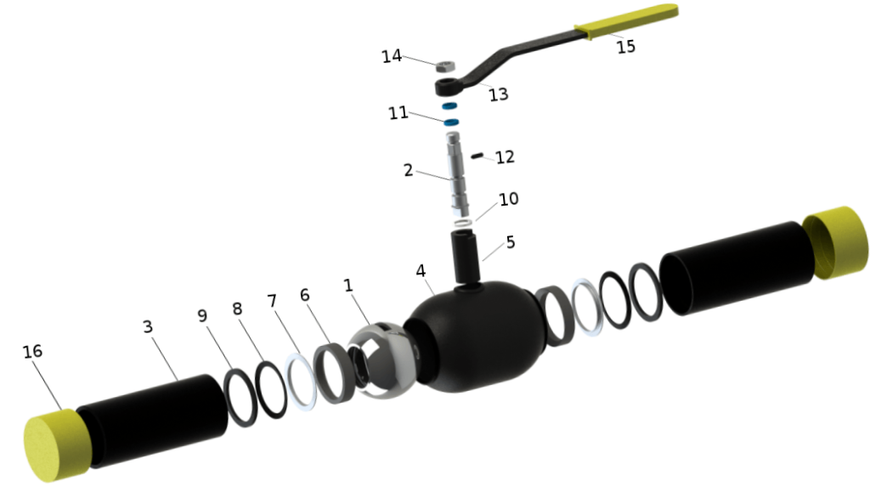

Конструкція та матеріали
| № | Деталь | Матеріал |
| 1 | Пробка кульова | Сталь 12Х17 ГОСТ 5632 |
| 2 | Шток, зажимна гайка | Сталь 20Х13 ГОСТ 5632 |
| 3 | Патрубок, корпус | Сталь 20 ГОСТ 1050 |
| 4 | Ущільнююче кільце кулі | Фторопласт-Ф4К20 ГОСТ 10007 |
| 5 | Ущільнення штоку | Фторопласт-Ф4 ГОСТ 10007 |
| 6 | Ущільнююче кільце штоку | Сальникова набивка Н4030 ТУ У 26.8-34743542-001:2011 |
| 7 | Втулка кріпильна | Сталь 08Х13 ГОСТ 5632 |
| 8 | Шайба опорна | Сталь 3 ГОСТ 103 |
| 9 | Фланець | Сталь 3сп ГОСТ 535 |
| 10 | Штифт | Сталь 45Х ГОСТ 4543 |
| 11 | Рукоятка | Сталь 3 ГОСТ 103 |
| 12 | Пружина тарільчата | Сталь 65Г ГОСТ 14959 |
